復合材料粘結檢測

應用

在粘合技術領域中，粘合方法作為焊接，鉚接，鞍形接合和錫焊的替代物變得越來越重要，這不僅對航空航天和汽車行業很重要，對其他制造公司也很重要，因此，對于檢測粘合層而言，無損檢測必須用超聲波檢測作為補充檢查對粘接層的檢驗。

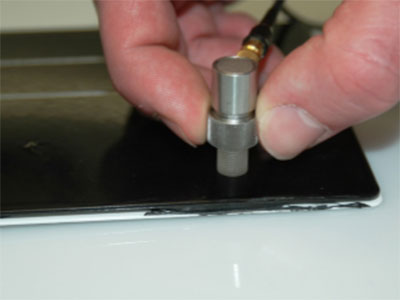

圖1粘接的檢測示例

方案

穿透法可以作為一種有效的檢測技術去發現所有的粘合缺陷，諸如粘接未融合，粘接空洞，粘接質量等典型的缺陷。

在粘接較好的地方聲波有較高的聲波信號，在粘接不好的地方，聲波信號會消失，然而不能確定缺陷的位置和類型。

脈沖回波法僅僅需要從一個面就可以對工件進行檢測，所以這種方法更符合實際要求。

板和粘接層有一個較好的結合，那么反射回波會出現一個高阻尼的衰減狀態，反而易之。如果粘接層結合不好，很多底波將會有一個較高的波幅，然而另一邊的粘接缺陷或者粘接不好不能被檢測到。

穿透法和脈沖回波法

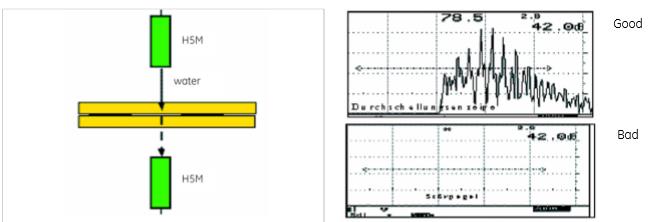

圖3穿透法

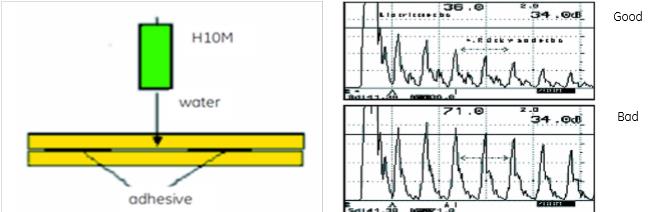

圖4脈沖回波法

一般解決方案條件:

1設備：USMgo/USN-36/USIP 40

2超聲檢測探頭:穿透法G10MN,脈沖回波法G5MN

3水浸法技術;H5M,H10M

優點：

1確保高質量的檢測等級

2減少現場故障和潛在的風險

3免除破壞性試驗改善工藝節約成本
