為幫助客戶更好地的使用設備，發揮設備的最大價值，我們有經驗豐富的專業人員為客戶提供技術服務：包括售前產品功能咨詢、演示和選型；售后在客戶現場進行操作培訓；協助客戶在DB Manager上建立檢測標準等等。有任何疑問可咨詢：
Baker Hughes點焊產品經理 劉晨 Chen1.Liu@ge.com 18807110225
蒂穆博爾華東華南銷售經理 歐俊華oujunhua@sztmp.cn 13825137299
蒂穆博爾華中銷售經理 李嶺 liling@sztmp.cn 18802786475
蒂穆博爾西南銷售經理 車勇 cheyong@sztmp.cn 13709413336
應用：
USLT USB超聲波點焊探傷儀已被眾多國內外汽車廠商作為主要的點焊檢測手段，客戶包括奔、寶馬、大眾、福特、菲亞特、本田、日產、沃爾沃、一汽、廣汽、上汽等等，更多的零部件生產商也在使用這款設備。
特點：

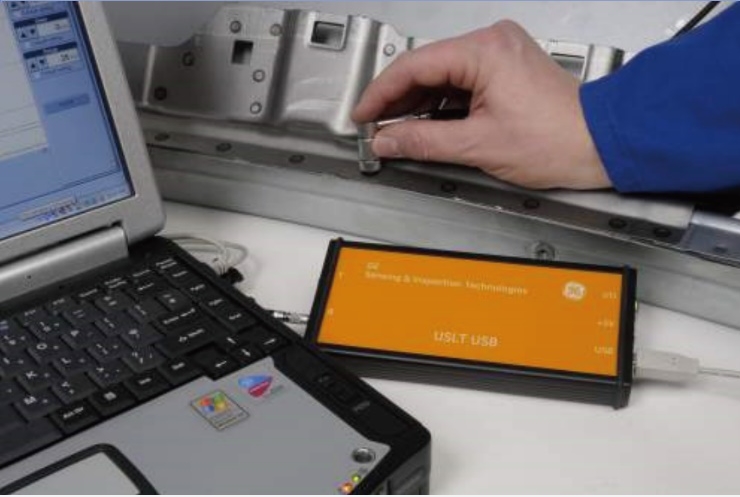

操作簡單：只需將探頭垂直置于焊點表面，設備會根據得到的波形自動判別焊點是否合格，同時自動區分出不同的缺陷類型。
自動設置: 探頭參數存在探頭內存里，在檢測過程中可被儀器自動識別，確保探頭選擇正確。

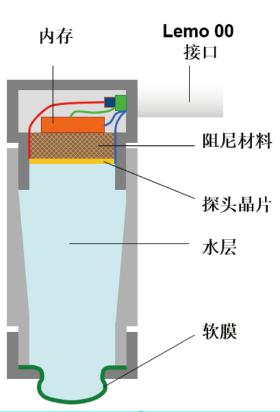

耦合良好：探頭前端采用軟膜設計，能很好地與工件表面耦合。探頭直徑從2.3mm--8.5mm，可滿足汽車行業的所有焊點規格。

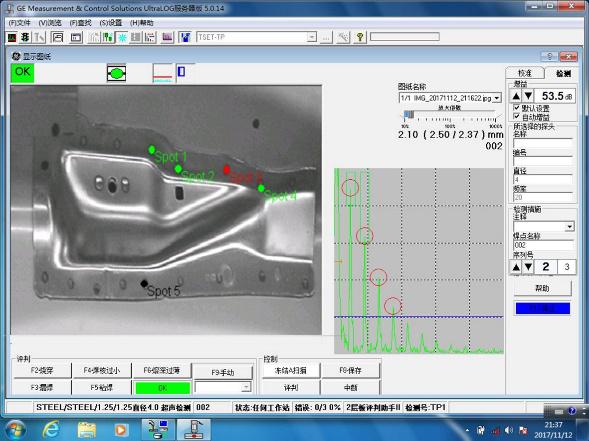

自動檢測：UltraLOG軟件可自動評估焊點質量并歸檔檢測結果。可自動判別5種主要焊接缺陷：焊核熔深過小、焊核直徑過小、虛焊、漏焊、過燒。

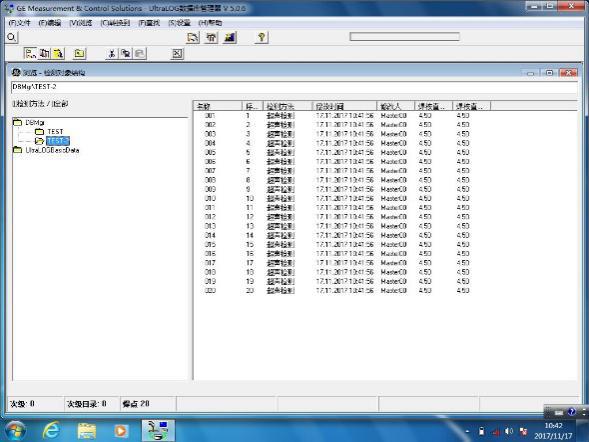

質量管控：DB Manager數據管理軟件針對待檢工件建立檢測標準，輕松管理和監督所有焊點質量情況，幫助檢測人員達到檢測規范的要求。
選型：
1. 超聲波電子盒：USLT USB
2. 電腦：松下工業筆記本 CF-31（推薦）
DELL筆記本3567-1528B (推薦)
研祥IPC系列工控機+工業平板顯示器（生產環境推薦）
或其他可運行windows7或windows XP 的筆記本電腦
3. 軟件：UltraLOG 用于點焊檢測（必選）
DB Manager用于檢測數據管理軟件（推薦）

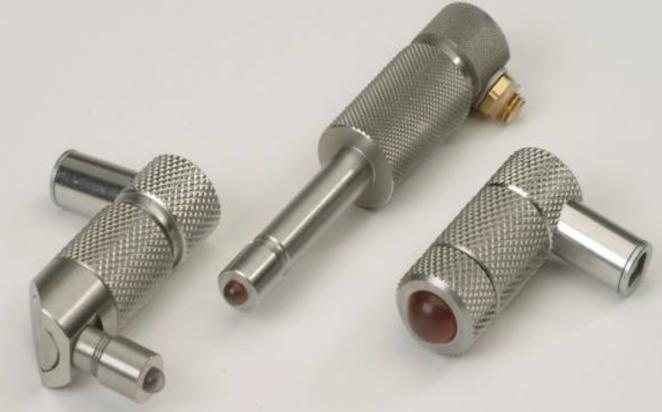

4. 探頭：
型號 | 適用焊核直徑 | 備注 |
G20 MN2.3X | 2.1-2.5mm | 頻率20MHz,Lemo 00接口 |
G20 MN2.5X | 2.3-2.7mm | 頻率20MHz,Lemo 00接口 |
G20 MN3.0X | 2.8-3.2mm | 頻率20MHz,Lemo 00接口 |
G20 MN3.15X | 3.0-3.4mm | 頻率20MHz,Lemo 00接口 |
G20 MN3.6X | 3.4-3.8mm | 頻率20MHz,Lemo 00接口 |
G20 MN4.0X | 3.8-4.2mm | 頻率20MHz,Lemo 00接口 |
G20 MN4.5X | 4.3-4.7mm | 頻率20MHz,Lemo 00接口 |
G20 MN5.0X | 4.8-5.2mm | 頻率20MHz,Lemo 00接口 |
G20 MN5.6X | 5.4-5.8mm | 頻率20MHz,Lemo 00接口 |
G20 MN6.0X | 5.8-6.2mm | 頻率20MHz,Lemo 00接口 |
G20 MN6.3X | 6.1-6.5mm | 頻率20MHz,Lemo 00接口 |
G20 MN7.1X | 6.9-7.3mm | 頻率20MHz,Lemo 00接口 |
G20 MN7.4X | 7.2-7.6mm | 頻率20MHz,Lemo 00接口 |
G20 MN8.0X | 7.8-8.2mm | 頻率20MHz,Lemo 00接口 |
G20 MN8.5X | 8.3-8.7mm | 頻率20MHz,Lemo 00接口 |
G15 MN 3,15 | 3.0-3.4mm | 頻率15MHz,Microdot接口 |
G15 MN 3,2 | 3.0-3.4mm | 頻率15MHz,Microdot接口 |
G15 MN 3,6 | 3.4-3.8mm | 頻率15MHz,Microdot接口 |
G15 MN 4,0 | 3.8-4.2mm | 頻率15MHz,Microdot接口 |
G15 MN 4,5 | 4.3-4.7mm | 頻率15MHz,Microdot接口 |
G15 MN 5,0 | 4.8-5.2mm | 頻率15MHz,Microdot接口 |
G15 MN 5.6 | 5.4-5.8mm | 頻率15MHz,Microdot接口 |
G15 MN 6,0 | 5.8-6.2mm | 頻率15MHz,Microdot接口 |
G15 MN 6,3 | 6.1-6.5mm | 頻率15MHz,Microdot接口 |
G15 MN 8,0 | 7.8-8.2mm | 頻率15MHz,Microdot接口 |
G15 MN 8,5 | 8.3-8.7mm | 頻率15MHz,Microdot接口 |
G15 MN 9,0 | 8.8-9.2mm | 頻率15MHz,Microdot接口 |
G15 MN 9,5 | 9.3-9.7mm | 頻率15MHz,Microdot接口 |
G15 MN10,0 | 9.8-10.2mm | 頻率15MHz,Microdot接口 |
5. 附件：
5.1遙控器 方便確認批判結果（推薦）
5.2保護膜 （耗材）
產品名稱 型號 描述 硬保護膜 ES16/02 匹配探頭直徑7.1-8.5mm,100片/盒 軟保護膜 ES16/01 匹配探頭直徑7.1-8.5mm,100片/盒 硬保護膜 ES14/02 匹配探頭直徑5.6-6.6mm,100片/盒 軟保護膜 ES14/01 匹配探頭直徑5.6-6.6mm,100片/盒 硬保護膜 ES12/02 匹配探頭直徑2.3-5.0mm,100片/盒 軟保護膜 ES12/01 匹配探頭直徑2.3-5.0mm,100片/盒
5.3探頭線 MPKL 2XS(2米) MPKL 3XS(3米) 用于20M探頭
CL331 用于15M探頭
5.4數據線 用于電子盒與計算機連接

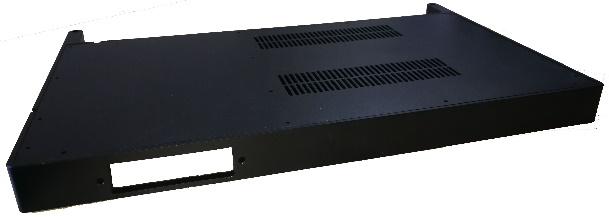

5.5電子盒支架 可將電子盒固定在DELL電腦底部，成為一體機。
5.6手推車 用于安裝工控機、顯示器、電子盒等設備，成為一個移動檢測臺，方便在工廠環境中使用。
超聲波點焊檢測系統USLT USB參數
產品名稱 | USLT-USB超聲波點焊檢測系統 |
硬件主要組成 | CF31工業筆記本電腦、超聲波電子盒、遠程遙控器和對話檢測專用探頭 |
軟件主要組成 | UDB Manager數據庫管理軟件、UltraLOG-5點焊檢測軟件 |
檢測缺陷類型 | 點焊中存在的虛焊、漏焊、熔深過薄、焊核過小、過燒等主要缺陷形式 |
檢測結果顯示 | 檢測軟件自動判斷OK或N-OK |
報告導出格式 | 常規EXCEL表格，含檢測A-掃描圖像 |
板材適應性 | 鍍鋅板、高強板、普鋼板等 |
工件表面要求 | 表面不要有毛刺，焊點上下表面基本平行 |
測量范圍 | 0.25～9700mm鋼中 |
頻率范圍 | 0.5～20MHz |
聲速范圍 | 5000～15000 m/s，鋼中 |
測量分辨率 | 0.01mm |
探頭延遲 | 0～100μs |
增益 | 110dB可調，以0.5dB/1/2/6 dB為間隔可調 |
檢波 | 全波、正半波、負半波；射頻顯示 |
抑制 | 0～90%線性 |
閘門 | 兩個獨立的閘門，在最大校準范圍內可調 |
顯示凍結 | 靜態A-掃描凍結，動態A-掃描凍結（峰值，回波動態+實時信號） |
探頭 | 點焊對話直探頭（儀器自動識別），頻率20MHz和15MHZ |
數據存儲 | 數據庫用于存儲和管理檢測計劃；焊點數據庫可儲存，并能夠拷貝備份 |
工作溫度 | 0℃～50℃ |
